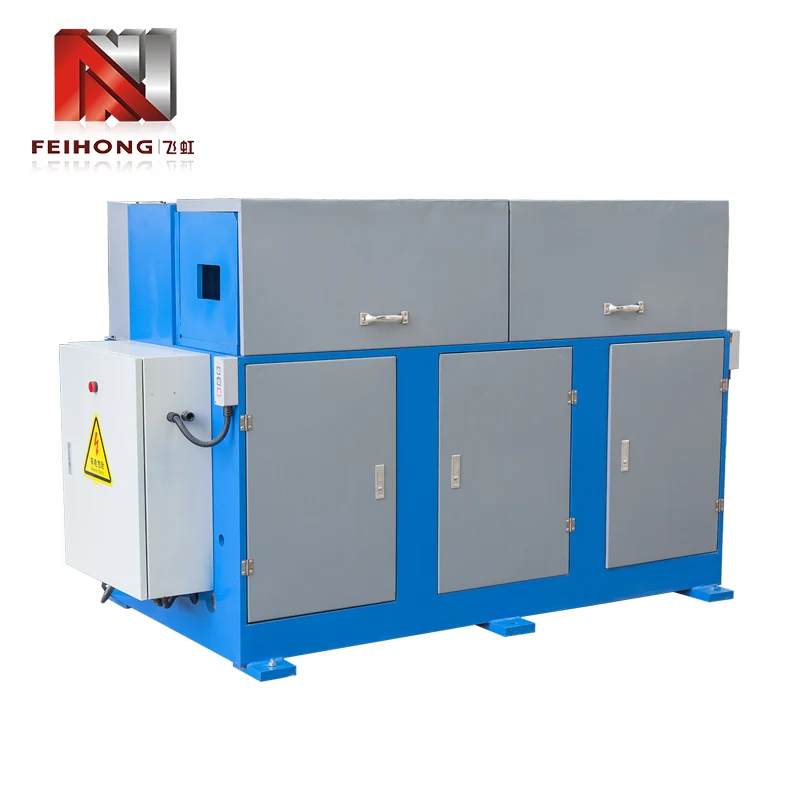

Cad é prionsabal oibre an Meaisín Shrinker Píob?

Mar an croí -threalamh do phróiseáil feadán, anmeaisín crapadh píopaíBaineann laghdú trastomhas deireadh an fheadáin amach trí fhórsa meicniúil agus comhoibriú múnla. Comhtháthaíonn a phrionsabal oibre tarchur cumhachta, múnlú múnla agus rialú beacht chun comhsheasmhacht agus neart crapadh feadán a chinntiú.

Is é an córas cumhachta croí -fhoinse tiomána an mheaisín píopa píopa. Athraíonn an mótar an luas ina chasmhóimint tríd an laghdaitheoir (aschur aschuir de ghnáth 50-5000n ・ m, arna chur in oiriúint do thrastomhais phíobáin éagsúla), a thiomáineann an fhearsaid chun rothlú tríd an seafta tarchuir, agus an múnla cónúil atá ceangailte le ceann tosaigh na mbosca fearsaide sioncrónaigh. Soláthraíonn an meaisín crapadh píopa hiodrálach sá aiseach (is féidir le brú teacht ar 10-30MPa) tríd an sorcóir ola chun an múnla a bhrú chun beatha a bheathú ag luas aonfhoirmeach feadh ais an fheadáin. I gcomparáid leis an gcineál meicniúil, tá sé níos éasca an méid brú a rialú agus tá sé oiriúnach do phróiseáil feadáin tanaí (tiús ≤2mm) chun dífhoirmiú agus scoilteadh iomarcach a sheachaint.

Cinneann an comhoibriú idir an múnla agus an feadán an cruinneas atá ag laghdú. De réir ábhar an phíobáin (cruach charbóin, cruach dhosmálta, píopa copair, etc.), roghnaítear an múnla leis an cruas comhfhreagrach (HRC55-62). Is éard atá i bpoll inmheánach an mhúnla ná struchtúr cóin céimithe (barrchaolaithe 3 ° -15 °). Nuair a bhrúitear an píopa ar bhealach isteach an mhúnla leis an meicníocht bheathaithe, déanann an balla inmheánach rothlach an mhúnla teagmháil le dromchla seachtrach an phíobáin, agus spreagann an fhrithchuimilt an píopa chun rothlú go sioncronach. Ag an am céanna, cuireann an brú aiseach miotail an phíobáin ar aghaidh le sreabhadh feadh dhromchla cóin an mhúnla chun laghdú trastomhas a bhaint amach (is iondúil go mbíonn an raon laghdaithe 10% -40% de thrastomhas an phíobáin bhunaidh).

Cinntíonn an córas rialaithe meaitseáil chruinn paraiméadair. Tá córas rialaithe PLC feistithe ar an meaisín crapadh píopa CNC, ar féidir leis paraiméadair amhail an fad laghdaithe (earráid ± 0.1mm), luas beatha (5-30mm/s), agus luas an mhúnla (100-500R/min) a réamhshocrú. Déanann an braiteoir fótaileictreach monatóireacht ar shuíomh an phíobáin i bhfíor -am agus stopann sé go huathoibríoch beathú nuair a shroichtear fad an laghdaithe réamhshocraithe. I gcás píopaí tiubh-bhalla (tiús> 3mm), tosóidh an córas an modh laghdaithe deighilte agus de réir a chéile críochnóidh sé an laghdú i 3-5 huaire chun fórsa iomarcach a sheachaint ag aon am amháin is cúis le roic sa phíopa.

Feabhsaíonn feistí cúnta cobhsaíocht próiseála. Úsáideann an mheicníocht bheathaithe sorcóir V-chruthach chun an píopa a chlampáil (tá an fórsa clampála inchoigeartaithe) chun a chinntiú go bhfuil an forluí idir an ais píopa agus an ais mhúnla ≤0.05mm le linn beathú; Spraeanna an córas fuaraithe sreabhán gearrtha go dtí an chuid teagmhála idir an múnla agus an píopa tríd an bhfuinneog ola chun an teocht cuimilte (faoi rialú faoi bhun 80 ℃) a laghdú agus cosc a chur ar ocsaídiú agus mílí an phíobáin. Tar éis na próiseála, cuireann an mheicníocht demoulding amach go huathoibríoch an píopa shrunken chun táirgeadh leanúnach a bhaint amach.

Ó oiriúnú méide píopaí miotail go riachtanais ina saothraítear naisc phíblíne, anmeaisín crapadh píopaíTagann sé in ionad an lámhleabhar traidisiúnta atá ag laghdú ar bhealach meicnithe trí oibriú comhordaithe "cumhacht-rialú cumhachta", a mhéadaíonn éifeachtúlacht próiseála níos mó ná 5 huaire, agus tá an neart teanntachta ag an bpointe crapadh níos mó ná 90% den phíobán bunaidh, agus é ina phríomhthrealamh i réimse na próiseála píopaí.
